什麽是氣動閥門?

氣動閥門簡介

氣動閥門是由角行程氣動執行器與不同類型的閥體通過機械連接構成氣動閥門。是借助壓縮空氣驅動的閥門,按照工作方式可分為切斷型和調節型兩大類,是工業現場儀表的一部分。主要分為氣動蝶閥、氣動球閥、氣動閘閥、氣動截止閥四大類系列。氣動閥門采用智能控制與定位,與電氣閥門定位器配套,輸入4~20mADC信号及0.4~0.7MPa氣源便可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信号指示閥門的開關。氣動閥門主要應用于石油、化工、造紙等工業自動控制系統中。

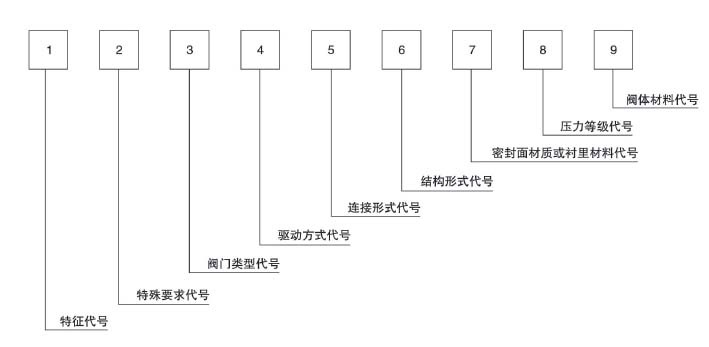

氣動閥門型号編制表

如上圖:

1、特征代号:本公司代号為SG;
2、特殊要求代号:K=抗硫型,D=低溫型,B=保溫夾套型,L=加長閥杆型,Y=氧氣專用型,W=衛生型,V=V型球;
3、閥門類型代号:Z=閘閥,J=截止閥,Q=球閥,D=蝶閥啊,G=隔膜閥,X=旋塞閥;
4、驅動方式代号:6=氣動,6S=氣動加手動,6K=氣動常開式,6B=氣動常閉式;
5、連接形式代号:1=内螺紋連接,2-外螺紋連接,4=法蘭連接,6=焊接,7=對夾連接,8=卡箍連接;
6、結構形式代号:

閘閥:1=楔式單閘闆、2=楔式雙閘闆、0=楔式彈性閘閥、3-平行單閘闆、4=平行式雙閘闆;
截止閥:1=直通式、4=角式、5=直流式;
球閥:1=浮動直通式、4=浮動式L型三通、5=浮動式T型三通、7=固定直通式、8=固定T型三通、9=固定式L型三通、0=半球直通;
隔膜閥: 1=屋脊式、3=截止式;
旋塞閥:3=直通式、4=T型三通式、5=四通式。

7、密封面材質或襯裏材料代号:F=聚四氟乙烯,P=對位聚苯,N=尼龍,X=橡膠,H=合金鋼,Y=硬質合金,J=襯橡膠,F4=襯聚四氟乙烯;
8、壓力等級代号:GB标準公稱壓力MPa的10倍(Kgf/cm2)單位表示單位标示6.0,10,16,25,40,64,100;ANSI标準壓力等為GLASS150,300,400,600;JIS标準壓力等級為10K,20K,40K;
9、閥體材料代号:C=WCB,P=CF8,PL=CF3,R=CF8M,RL=CF3M,I=WC6,F=LCB,N=LCS3,S=PVC\RPP。

氣動閥門熱搜

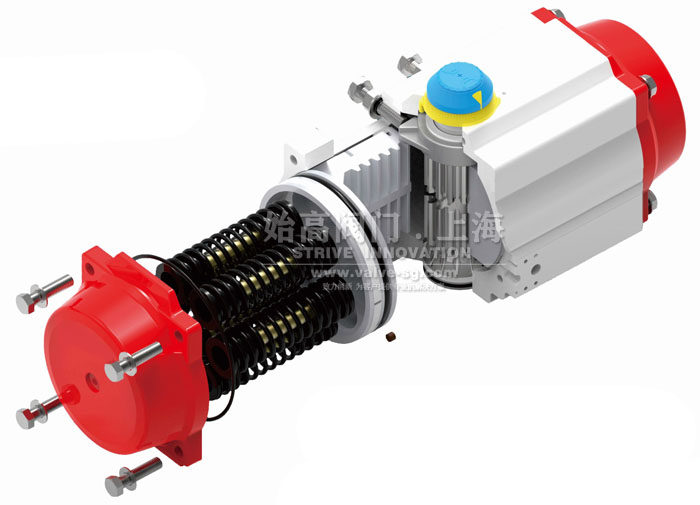

氣動執行器的常見故障及維修方法 氣動執行器的常見故障及維修方法

氣動閥門的執行器在使用過程中難免會出現一些故障,今天為大家說說氣動執行器的常見故障及維修方法:→查看詳情

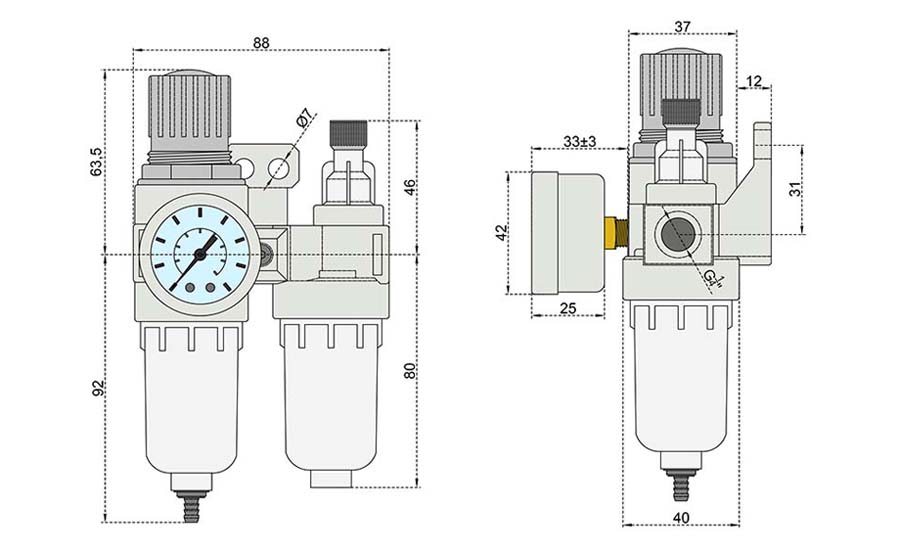

氣動過濾減壓二聯油水分離器_過濾器_氣動三聯件 氣動過濾減壓二聯油水分離器_過濾器_氣動三聯件

氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對其原進行穩壓,使氣源處于恒定狀态,可減小對氣源的清潔,可過濾壓縮空氣中的水份,避免水份随氣體進入裝置。油霧器可對機體運動部件進行潤滑,可對不方便加潤滑油的部件進行潤滑,大大延長機體的使用壽命。→查看詳情

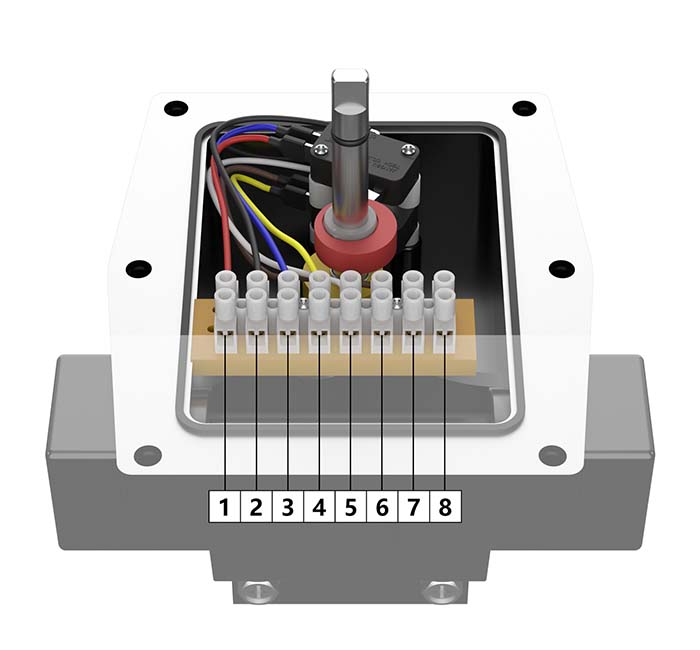

氣動閥門防爆限位開關_APL-410N防爆回信器,回訊器,閥門信号反饋 氣動閥門防爆限位開關_APL-410N防爆回信器,回訊器,閥門信号反饋

限位行程開關盒是傳送執行器和閥門的位置訊号到現場和遙控操作站。它能直接安裝在執行器的上部,符合标準VDI/VDE3845,特點有現場可視位置指示器,快速調整位置凸輪:可調式凸輪通過花鍵和彈簧安裝,隻要開關凸輪脫離花鍵便可旋轉調整所需的位置,防掉外殼螺釘和兩個電纜進口G1/2"接管口,内部行程開關預先連接接線終端,8個接線端子,并可用于電磁閥的連接。→查看詳情

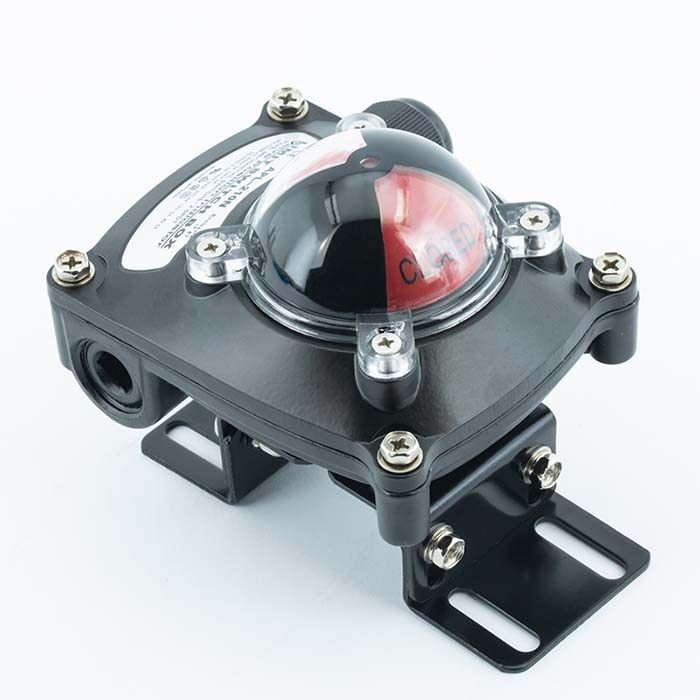

氣動閥門限位開關_APL-210N回信器,回訊器,閥門信号反饋裝置 氣動閥門限位開關_APL-210N回信器,回訊器,閥門信号反饋裝置

限位行程開關盒是傳送執行器和閥門的位置訊号到現場和遙控操作站。它能直接安裝在執行器的上部,符合标準VDI/VDE3845,特點有現場可視位置指示器,快速調整位置凸輪:可調式凸輪通過花鍵和彈簧安裝,隻要開關凸輪脫離花鍵便可旋轉調整所需的位置,防掉外殼螺釘和兩個電纜進口G1/2"接管口,内部行程開關預先連接接線終端,8個接線端子,并可用于電磁閥的連接。→查看詳情

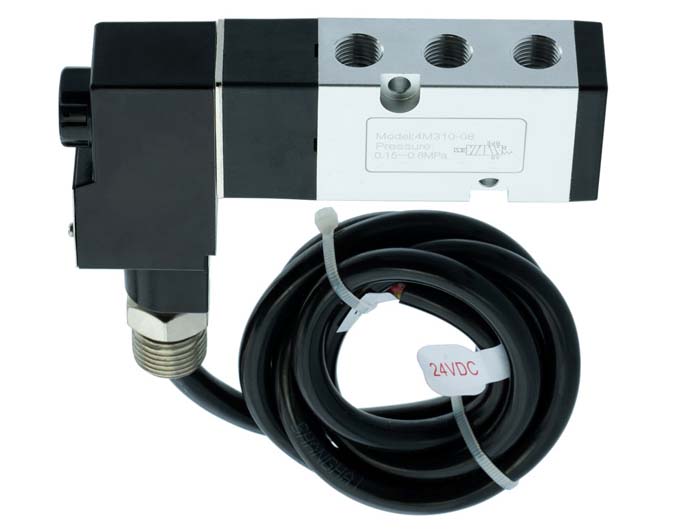

防爆闆式電磁閥_二位五通換向電磁閥 防爆闆式電磁閥_二位五通換向電磁閥

防爆闆式電磁閥用于氣動閥門“開啓”或“關閉”的電控操作。符合NAMUR連接标準,直接安裝在氣動執行器側面,無需管子連接。根據儀表控制系統需要選擇單電控或雙電控;二位五通電磁閥配雙作用式執行器,二位三通電磁閥配單作用式執行器,整機簡單、緊湊、體積小、壽命長。該産器品有基本型(IP65)和防爆型,防爆級别IExd II BT4,其防爆級别适用于工廠的易爆環境場所。→查看詳情

闆式電磁閥_二位五通換向電磁閥_二位三通換向電磁閥 闆式電磁閥_二位五通換向電磁閥_二位三通換向電磁閥

闆式電磁閥用于氣動閥門“開啓”或“關閉”的電控操作。符合NAMUR連接标準,直接安裝在氣動執行器側面,無需管子連接。根據儀表控制系統需要選擇單電控或雙電控;二位五通電磁閥配雙作用式執行器,二位三通電磁閥配單作用式執行器,整機簡單、緊湊、體積小、壽命長。該産器品有基本型(IP65)和防爆型,防爆級别IExd II BT4,其防爆級别适用于工廠的易爆環境場所。→查看詳情

氣動執行器的故障該如何處理 氣動執行器的故障該如何處理

氣動執行器在工業生産領域占有重要的地位。氣動執行器大都是在惡劣的環境中進行作業的,比如高溫、高壓、強腐蝕等環境中。這使得氣動執行器出現故障的幾率還是有着一定的增加的。常見的故障有閥體不動作、閥門無法關到零位、氣動執行器無反饋信号、信号壓力不穩定等。→查看詳情

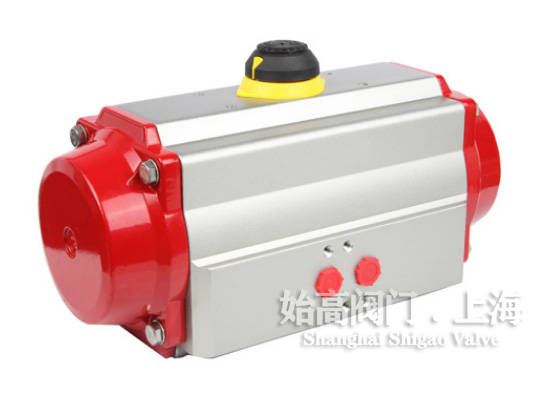

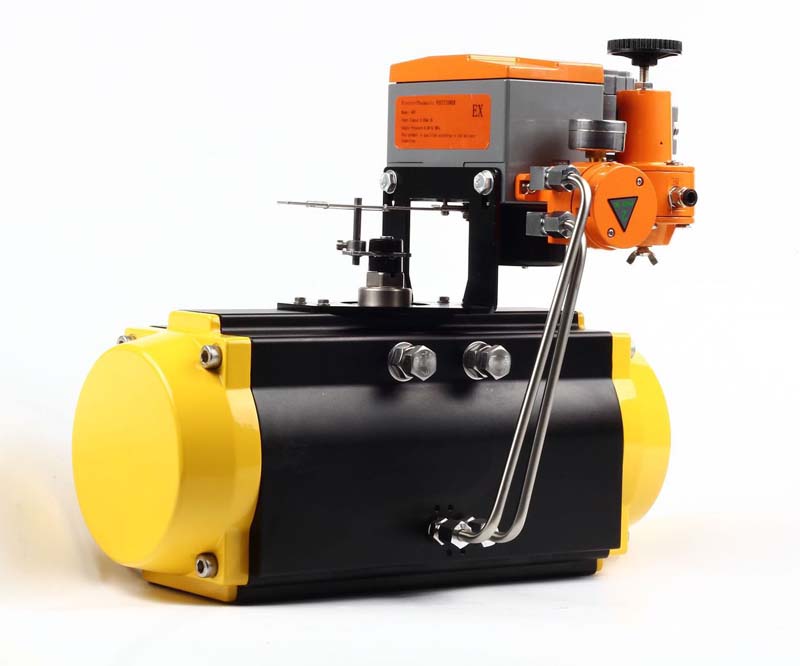

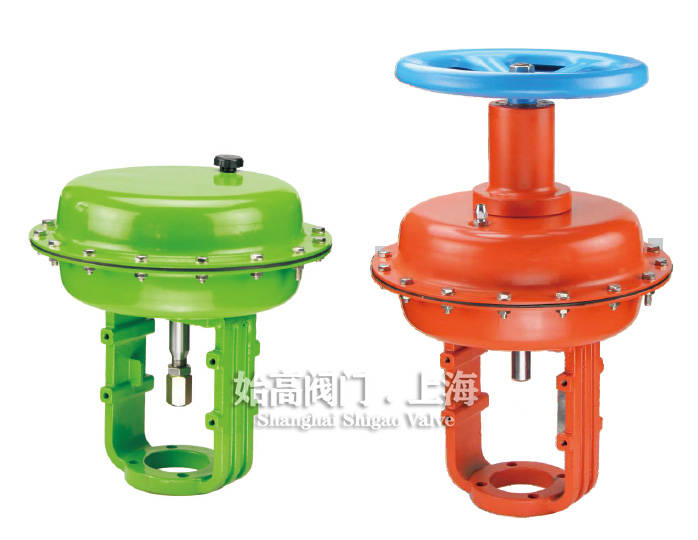

氣動執行器有哪些 氣動執行器有哪些

氣動執行器是用氣壓力驅動啓閉或調節閥門的執行裝置,又被稱氣動執行機構或氣動裝置,不過一般通俗的稱之為氣動頭。氣動執行器的執行機構和調節機構是統一的整體,其執行機構有薄膜式、活塞式、撥叉式和齒輪齒條式→查看詳情

氣動執行器是怎麽工作的? 氣動執行器是怎麽工作的?

氣動執行器是怎麽工作的?當壓縮空氣從A管咀進入氣動執行器時,氣體推動雙活塞向兩端(缸蓋端)直線運動,活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度,閥門即被打開。此時氣動執行閥兩端的氣體随B管咀排出。反之,當壓縮空氣從B管進入氣動執行器的兩端時,氣體推動雙塞向中間直線運動,→查看詳情

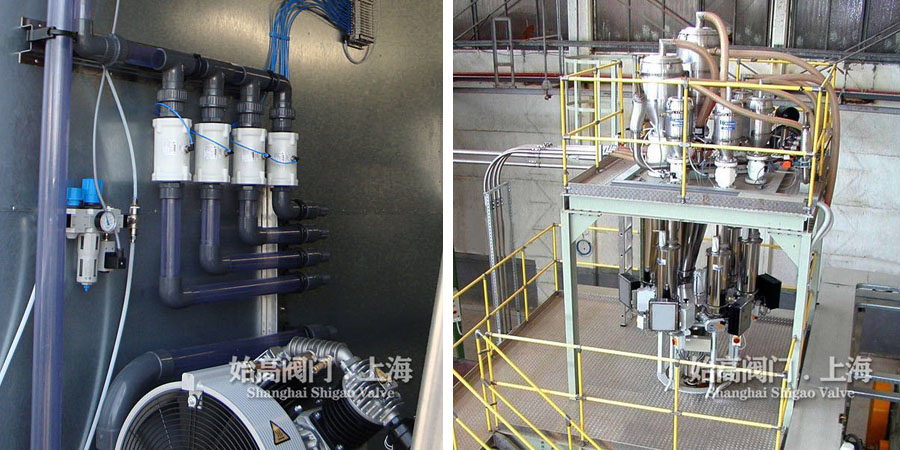

氣動管夾閥的應用案列圖片 氣動管夾閥的應用案列圖片

氣動管夾閥的應用案列圖片:在陶瓷工業中用于粉末壓制(左)/安裝在料倉進風口的夾管閥(右)→查看詳情

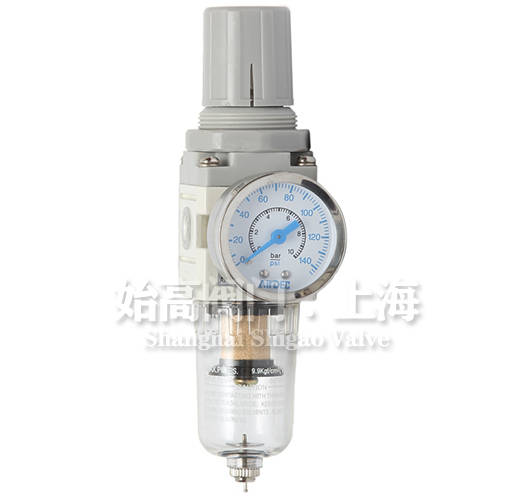

氣動附件:空氣過濾器 氣動附件:空氣過濾器

該氣源處理三聯件包括空氣減壓閥、過濾器、油霧器三大件。其中減壓閥可對其原進行穩壓,使氣源處于恒定狀态,可減小對氣源的清潔,可過濾壓縮空氣中的水份,避免水份随氣體進入裝置。油霧器可對機體運動部件進行潤滑,可對不方便加潤滑油的部件進行潤滑,大大延長機體的使用壽命。→查看詳情

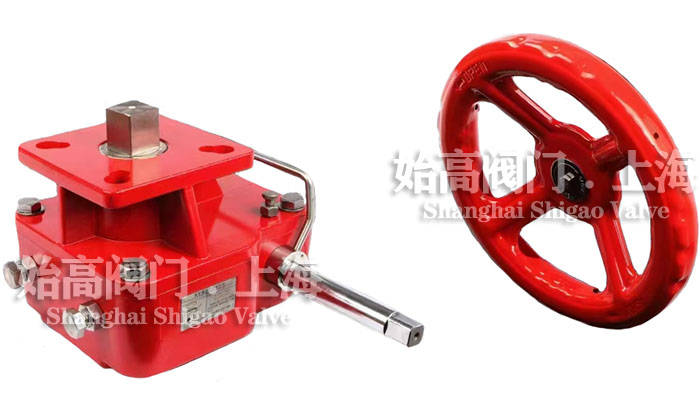

手輪機構和減速器 手輪機構和減速器

減速器和手輪機構可與氣動裝置聯合使用,用于90度開啓的蝶閥、球閥、旋塞閥等實現手動或氣動驅動。應用于石油,化工,醫藥,水處理,電廠,核電等場所。→查看詳情

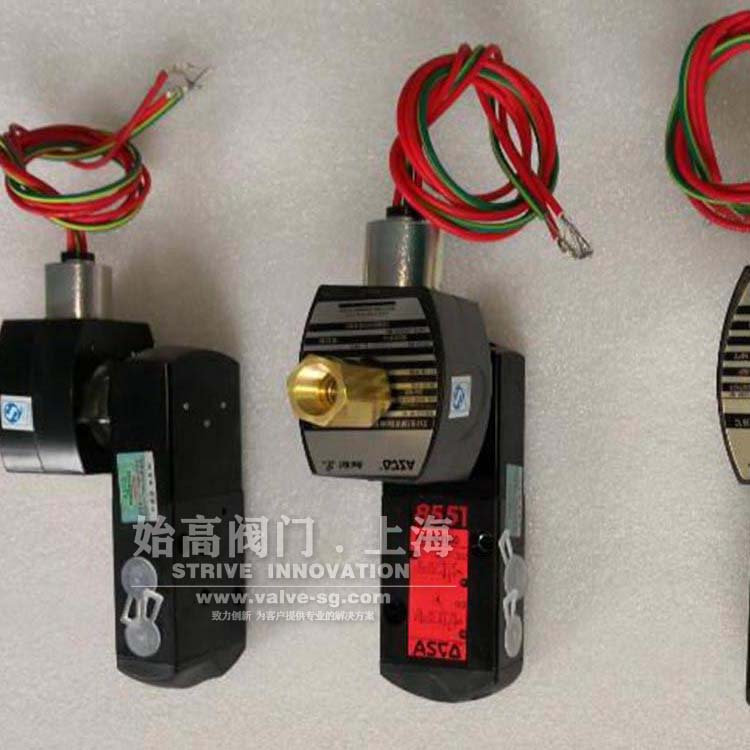

ASCO防爆電磁閥中文說明書 ASCO防爆電磁閥中文說明書

美國ASCO防爆電磁閥根據設計隻能按照其允許使用方法作為獨立部件使用,或與其它儀器、機器、及設備連接使用。ASCO/JOUCOMATIC零部件的使用必須在其銘牌、操作和維護說明書或者産品附帶文件所标明的範圍之内使用。→查看詳情

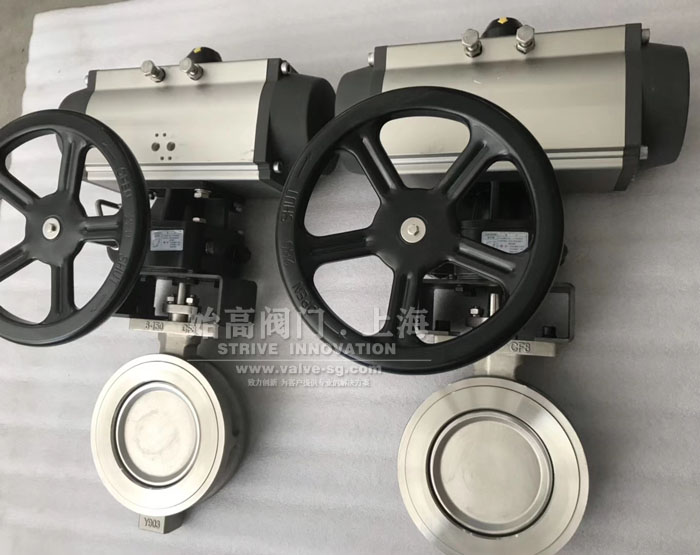

簡述氣動蝶閥的種類 簡述氣動蝶閥的種類
