BV-A31F16P - 氣動三片式内螺紋球閥
質量穩定：全程質量監控，細緻入微，各方位檢測，保證産品質量！ |
交貨快捷：先進生産流水線，備貨充足，常規産品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非标産品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等産品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 産品品牌： | 始高閥門 | 産品名稱： | 氣動三片式内螺紋球閥 |
| 産品型号： | BV-A31F16P | 閥體材質： | 不鏽鋼304、316 |
| 連接方式： | 内螺紋 | 适用壓力： | PN16 |
| 公稱通徑： | DN15~DN100 | 驅動方式： | 氣動 |
| 适用介質： | 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 | 适用溫度： | -20°C ~ +150°C/-20°C ~ +240°C |
| 執行器形式： | AT氣動執行器/RT氣動執行器 | 作用方式： | 雙作用(氣開氣關)、單作用(彈簧複位) |
| 控制方式： | 開關兩位控制、4-20mA模拟量控制 | 氣源壓力： | 雙作用3-8bar；單作用4-8bar |
| 操作介質： | 空氣 | 連接尺寸： | ISO5211 |
| 氣源接口： | 符合NAMUR标準 | 制造标準： | 國标GB/機械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标準定制 |
|
氣動三片式内螺紋球閥閥體鑄造采用台灣引進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啓閉輕松。内螺紋氣動球閥閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被沖擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。适用于PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～250℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。
1、結構簡單、拆卸方便；
2、啓閉力矩小、可靠性高、使用壽命長；
3、球閥采用高平台結構、ISO5211連接标準、安裝便捷；
4、雙向密封、雙向承壓、自動補償、自潔功能；
5、防火防靜電結構，符合API607、GB/T6899等标準規範；
6、可适用纖維和微小顆粒的懸濁液及粘性介質。

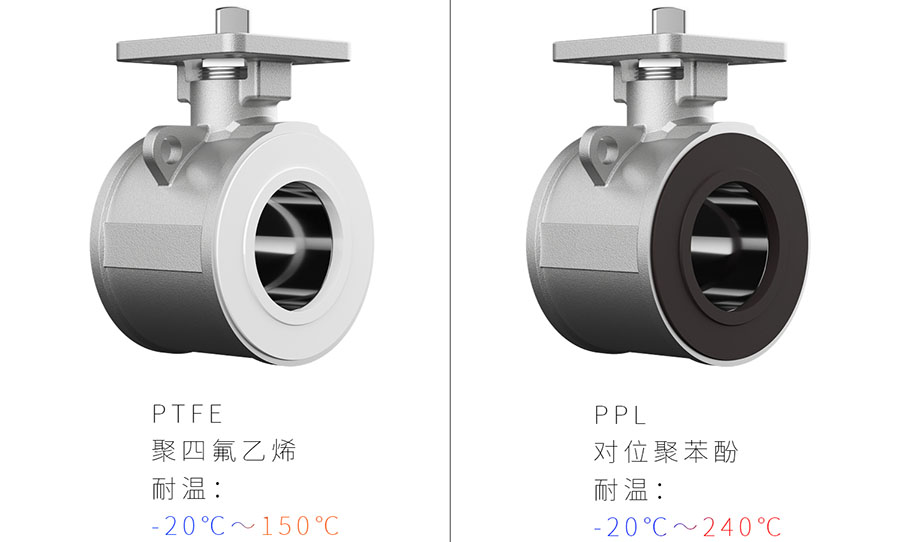

耐高溫防靜電，其核心更關鍵。介質不同閥芯/密封圈可選
| 電磁閥 | 電磁閥有二位三通、二位五通、單電控、雙電控、訂貨時注明 |
| 過濾減壓閥 | 對氣源進行穩壓、過濾 |
| 限位開關 | 遠程反饋開關信号 |
| 手輪機構 | 可實現手動開、關閥門 |
| 定位器 | 輸入模拟量信号(4~20mA或者0~10V)，調節閥門開度 |
| 備注 | 以上附件不是标準配件，如需配置請訂貨時說明，電磁閥和限位開關有防爆和非防爆，如需防爆需注明防爆等級 |
 |

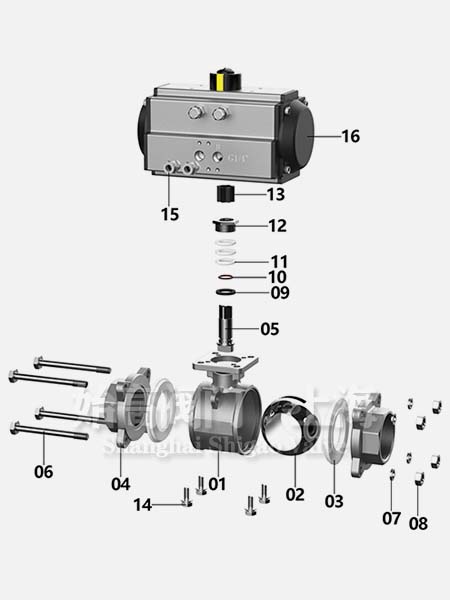

序号 | 零件名稱 | 材質 |
| 1 | 閥體 | 不鏽鋼SUS304/SUS316 | |
| 2 | 球體 | 不鏽鋼SUS304/SUS316 | |
| 3 | 閥座 | 聚四氟乙烯/PPL | |
| 4 | 邊蓋/閥蓋 | 不鏽鋼SUS304/SUS316 | |
| 5 | 閥杆/閥軸 | 不鏽鋼SUS304/SUS316 | |
| 6 | 螺栓 | 不鏽鋼SUS304 | |
| 7 | 彈性墊片 | 不鏽鋼SUS304 | |
| 8 | 螺母 | 不鏽鋼SUS304 | |
| 9 | 止推墊 | 聚四氟乙烯/碳纖維 | |
| 10 | 軸密封O型圈 | 氟橡膠/三元乙丙EPDM | |
| 11 | 填料 | 聚四氟乙烯/PPL | |
| 12 | 壓蓋/壓帽 | 不鏽鋼SUS304/SUS316 | |
| 13 | 八角套 | 粉末冶金 | |
| 14 | 鎖緊螺絲套件 | 不鏽鋼SUS304 | |
| 15 | 氣管接頭 | 銅電鍍 | |
| 16 | 氣動執行器 | AT |

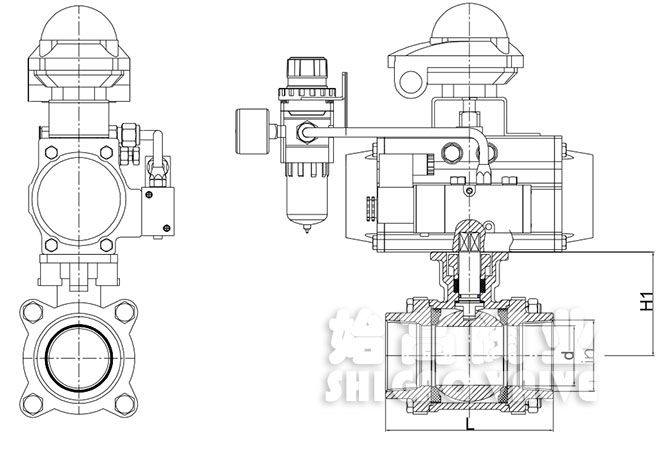

| 公稱通徑DN | in | d | L | H1 |
| 15 | 1/2" | 15 | 75 | 72 |
| 20 | 3/4" | 20 | 80 | 82 |
| 25 | 1" | 25 | 90 | 90 |
| 32 | 1-1/4" | 32 | 110 | 95 |
| 40 | 1-1/2" | 38 | 120 | 105 |
| 50 | 2" | 50 | 140 | 113 |
| 65 | 2-1/2" | 63.5 | 185 | 149 |
| 80 | 3" | 75 | 205 | 159 |
| 100 | 4" | 100 | 225 | 165 |

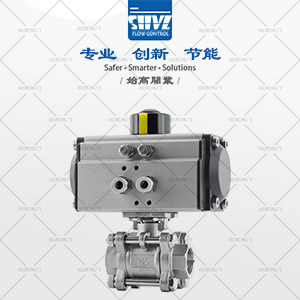

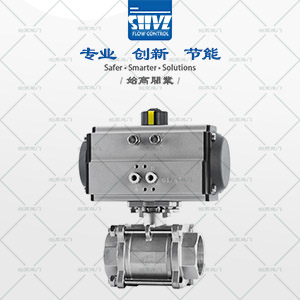

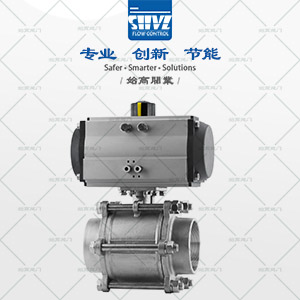

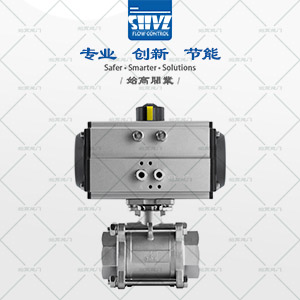

氣動三片式内螺紋球閥由優質的AT氣動執行器或PT執行器及三片式内螺紋閥體組成。三片式閥體可選用壓蓋式，閥座采用彈性密封結構，密封可靠，啓閉方便。
| 内容聲明 |
本文中所有文字、數據、圖片均隻适用于參考。需要查看更多的氣動三片式内螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
