什麽是截止閥?

截止閥簡介

截止閥的啓閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動。截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不洩漏。截止閥的密封副由閥瓣密封面和閥座密封面組成，閥杆帶動閥瓣沿閥座的中心線作垂直運動。截止閥啓閉過程中，啓閉高度較小易于流量的調節，且制造維修方便，壓力适用範圍廣。

截止閥型号編制表

DN600	J	5	4	1	H	16	C
公稱通徑	截止閥代号	驅動方式	連接形式	結構形式	密封面材料	壓力代号	閥體材料
DN-公稱尺寸 NPS-配管公稱尺寸	J-常規型	手輪-省略	1-内螺紋	1-直通流道	B-巴氏合金	16-用10倍的MPa單位數值表示	C-碳鋼
	KJ-抗硫型	2-電液聯動	2-外螺紋	2-Z形流道	F-氟塑料	150LB-磅級	H-Cr13系列不鏽鋼
	DJ-低溫型	4-正齒輪傳動	4-法蘭式	3-三通流道	G-陶瓷	10K-日标K級JIS	I-鉻钼鋼
	WJ-波紋管型	5-傘齒輪傳動	6-焊接型	4-角式流道	H-Cr13系列不鏽鋼	-	K-可鍛鑄鐵
	BJ-保溫性	6-氣動	7-對夾式	5-直流流道	J-襯膠	-	P-不鏽鋼
	-	6S-氣動帶手動	8-卡箍式	6-直通流道	M-蒙乃爾合金	-	Q-球墨鑄鐵
	-	7-液動	9-卡套式	7-角式流道	R-奧氏體不鏽鋼	-	R-珞鎳钼系列不鏽鋼
	-	7S-液動帶手動	-	-	S-塑料	-	T-銅及銅合金
	-	8-氣液聯動	-	-	T-銅合金	-	Ti-钛及钛合金
	-	9-電動	-	-	W-閥門本體材料	-	V-洛钼釩鋼
	-	-	-	-	X-橡膠	-	Z-灰鑄鐵
	-"	-	-	-	Y-硬質合金	-	-

截止閥熱搜

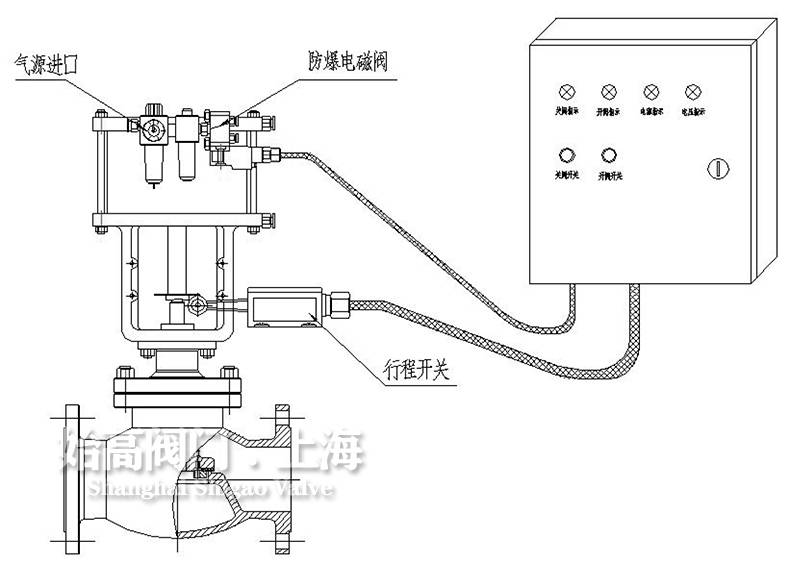

燃氣氣動緊急切斷閥

燃氣氣動緊急切斷閥是生産過程自動化系統中執行機構的一種，它與電磁閥，空氣減壓閥等配套使用，可以對自動化系統中輸送管道上流動介質進行自動切斷或者安全放空。由于閥門采用一體式結構，操作方便，使用可靠，快速關閉,遠程控制，信号反饋等特點。可以廣泛地應用在石油，化工，冶金等工業生産部門。→查看詳情

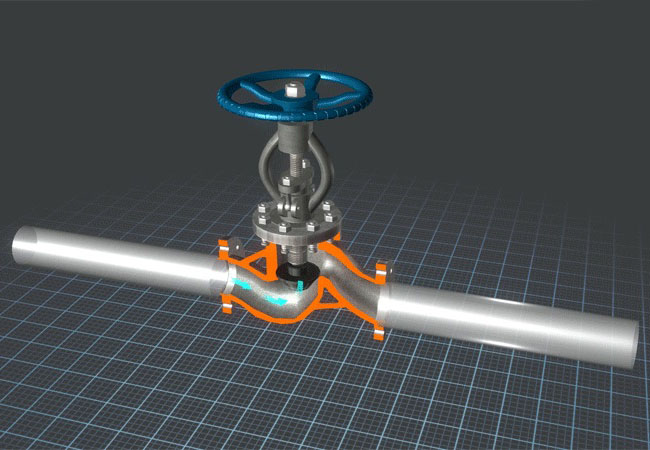

截止閥為什麽設計成低進高出

截止閥設計為低進高出，目的是使流動阻力小，在開啓閥門時省力。同時閥門關閉時，閥殼和閥蓋間的墊料與閥杆周圍的填料不受力，不緻長時間受到介質壓力和溫度的作用可延長使用壽命，減少洩漏的幾率。另外這樣還可在閥門關閉的狀态下更換或增添填料，便于維修。→查看詳情
