氣動不鏽鋼法蘭球閥

内容摘要

氣動不鏽鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計,滿足管線清管的要求,具有最大的流通能力。閥體整體采用矽溶膠技(jì )術鑄造,表面光滑無毛刺,加工方便。本閥應用于管線截斷或接通管路中的介質,适用于兩位切斷或調節的場合。

詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等産品參數。
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

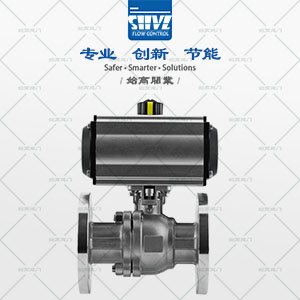

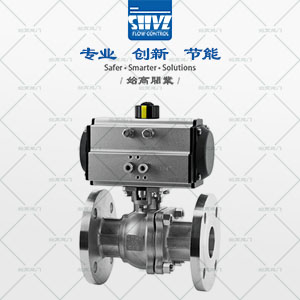

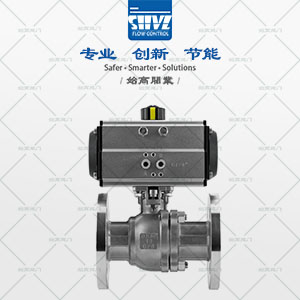

氣動不鏽鋼法蘭球閥圖1   氣動不鏽鋼法蘭球閥圖2   氣動不鏽鋼法蘭球閥圖3   氣動不鏽鋼法蘭球閥圖4
氣動不鏽鋼法蘭球閥參數表
産品品牌: 始高閥門 産品名稱: 氣動不鏽鋼法蘭球閥
産品型号: Q641F 閥體材質: 不鏽鋼304、316、316L
連接方式: 法蘭 适用壓力: 1.6Mpa-6.4Mpa
公稱通徑: DN15~DN200 驅動方式: 氣動
适用介質: 水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等 适用溫度: -20°C ~ +150°C/-20°C ~ +240°C
設計标準: GB/T12237、API 6D、API 608 結構長度: GB/T12221、ASME B16.10
法蘭連接: HG、GB、JB、ASME B16.5 壓力與溫度: GB/T9131、ASME B16.34
執行器形式: AT氣動執行器 作用方式: 雙作用(氣開氣關)、單作用(彈簧複位)
控制方式: 開關兩位控制、4-20mA模拟量控制 氣源壓力: 雙作用3-8bar;單作用4-8bar
操作介質: 空氣 連接尺寸: ISO5211
氣源接口: 符合NAMUR标準 制造标準: 國标GB/機械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标準定制
閥門概述Product introduction

氣動不鏽鋼法蘭球閥采用兩塊式浮動球結構。全通徑設計,滿足管線清管的要求,具有zui大的流通能力。閥體整體采用矽溶膠技(jì )術鑄造,表面光滑無毛刺,加工方便。本閥應用于管線截斷或接通管路中的介質,适用于兩位切斷或調節的場合。氣動不鏽鋼法蘭球閥采用氣動執行器及精鑄球閥組成。主要分為氣動軟密封球閥及氣動硬密封球閥兩大類。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、适應性強等優點。氣動法蘭球閥可配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作,并送出二對無源觸點信号指示閥門的開關。可分别用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。廣泛應用于造紙、石油、化工、冶金、電力、水處理、環保、石油、輕工等行業中的自動化控制。

結構特點Features

(1)流體阻力小、球閥是所有閥類中流體阻力小的一種,即使是縮徑球閥,其流體阻力也相當小。
(2)止推軸承減小閥杆摩擦力矩,可使閥杆長期操作平衡靈活。
(3)閥座密封性能好,采用聚四氟乙烯等材料制成的密封圈,結構易于密封,而且球閥的閥封能力随着介質壓力的增設而增大。
(4)閥杆密封可靠,由于閥杆隻作旋轉運動而不做升降運動,閥杆的填料密封不易破壞,且密封能力随着介質的壓力增設而增大。
(5)由于聚四氟乙烯等材料具有良好的自潤滑性,與球體的摩擦損失小,幫球閥的使用壽命長。
(6)下裝式閥杆和閥杆頭部凸階防止閥杆噴出,如火災造成閥杆密封破壞,凸階與閥體間還可形成金屬接觸,确保閥杆密封。

閥門細節Details of valves

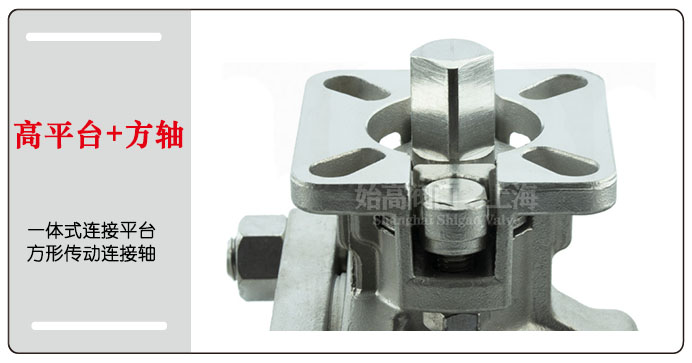

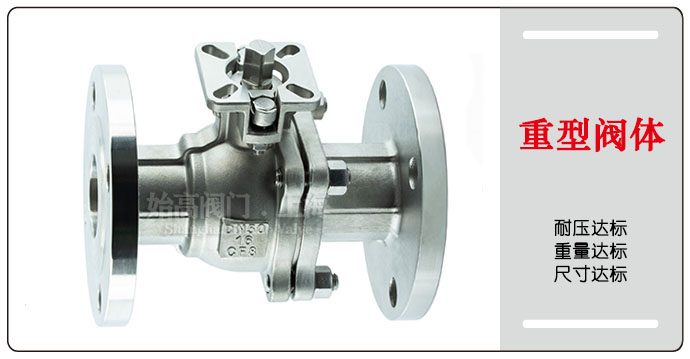

氣動不鏽鋼法蘭球閥閥體圖 氣動不鏽鋼法蘭球閥高平台圖

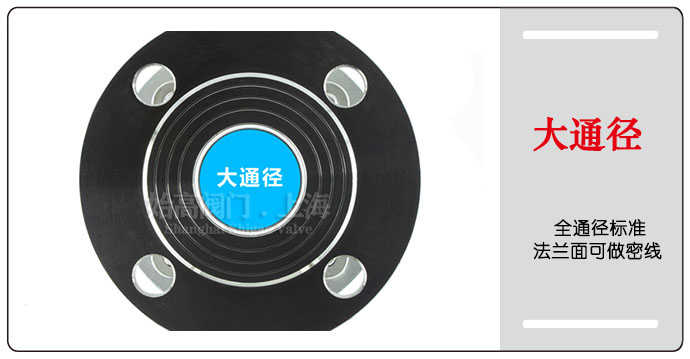

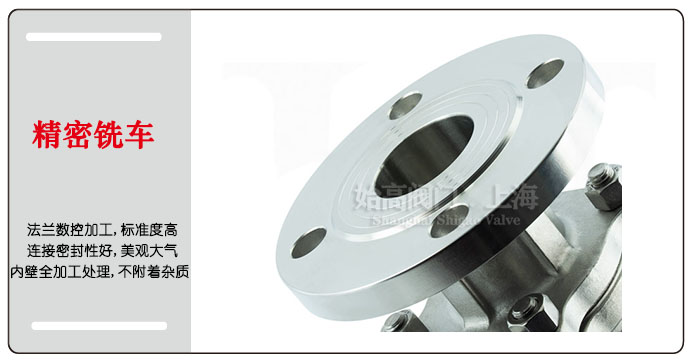

氣動不鏽鋼法蘭球閥通徑圖 氣動不鏽鋼法蘭球閥法蘭圖
可選附件Machine Accessories

1、三聯件:可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器:也叫限位開關,遠程反饋開關信号(可選防爆)。
3、電磁閥:雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器:輸入4~20mA信号,實現閥門調節功能。
5、手動機構:手操機構,可實現手動開或關閥。
6、調節型附件:電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。

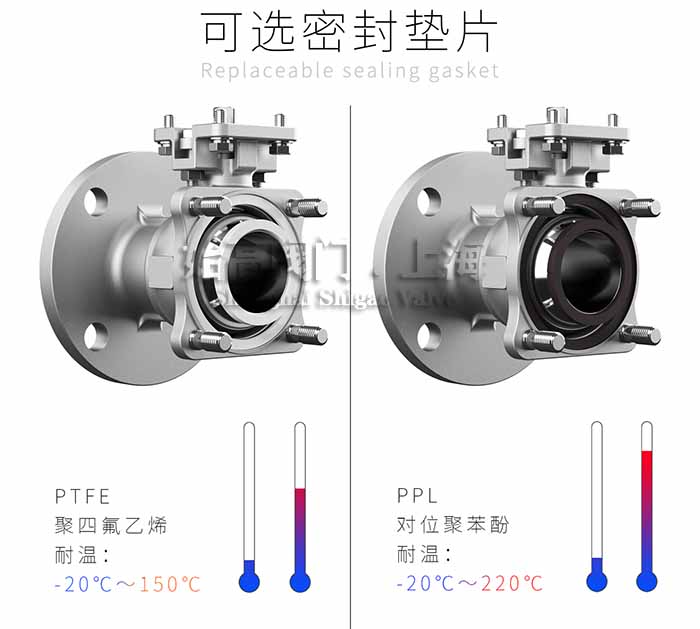

氣動不鏽鋼法蘭球閥密封件

主要零部件材質Material of main parts

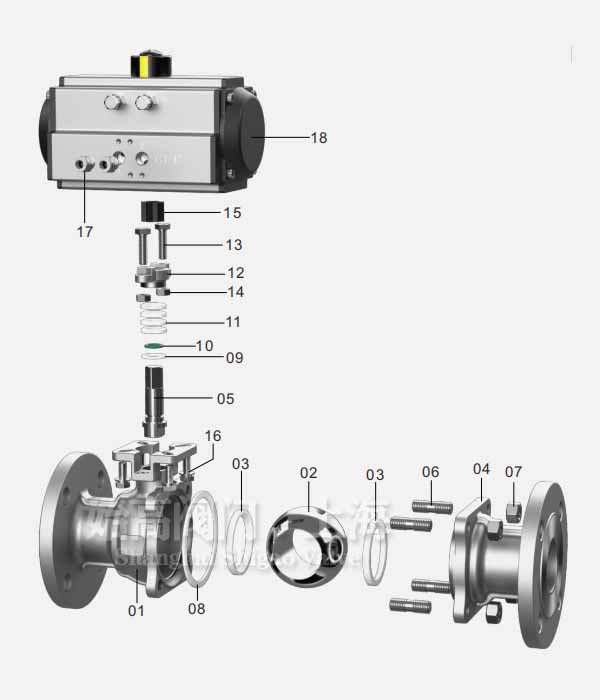

氣動不鏽鋼法蘭球閥零件圖 序号 名稱 材質
1 主閥體 不鏽鋼SUS304/SUS316
2 球體 不鏽鋼SUS304/SUS316
3 閥座 聚四氟乙烯PTFE/對位聚苯PPL
4 副閥體 不鏽鋼SUS304/SUS316
5 閥杆/閥軸 不鏽鋼SUS304/SUS316
6 螺栓 不鏽鋼SUS304
7 螺母 不鏽鋼SUS304
8 閥體密封墊 聚四氟乙烯PTFE/對位聚苯PPL
9 止推墊 聚四氟乙烯PTFE/碳纖維
10 軸密封O型圈 氟橡膠/三元乙丙EPDM
11 填料 聚四氟乙烯PTFE/對位聚苯PPL
12 壓蓋 不鏽鋼SUS304/SUS316
13 壓蓋緊鎖螺栓 不鏽鋼SUS304
14 壓蓋緊鎖螺母 不鏽鋼SUS304
15 八角套 粉末冶金
16 緊鎖螺絲套件 不鏽鋼SUS304
17 氣管接頭 銅電鍍
18 氣動執行器 AT
外形尺寸Overall Dimension

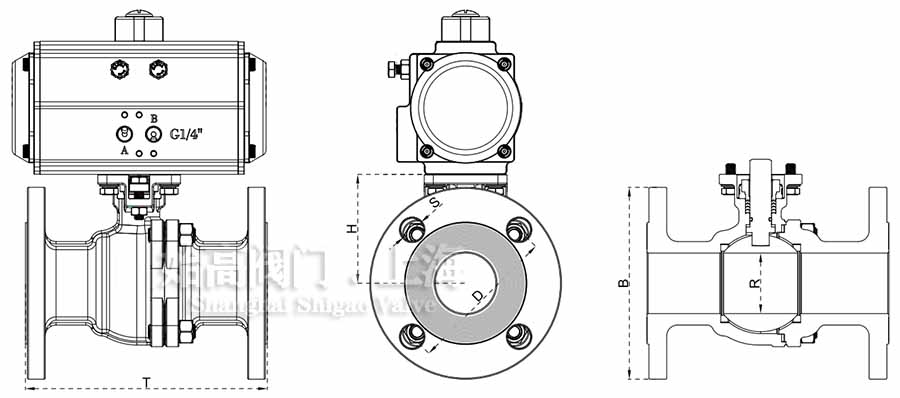

氣動不鏽鋼法蘭球閥尺寸圖

DN T D S H R B
15 130 65 4-14 52.5 15 95
20 140 75 4-14 54.5 20 105
25 150 85 4-14 58.5 25 115
32 165 100 4-18 71 32 135
40 180 110 4-18 76 40 145
50 200 125 4-18 90 50 160
65 220 145 4-18 107 65 180
80 250 160 8-18 118 80 195
100 280 180 8-18 138 100 215
結語Conclusion

氣動不鏽鋼法蘭球閥采用活塞式氣動執行器和法蘭不鏽鋼球閥組成。不鏽鋼球閥的閥體,球體,閥杆等零件都采用不鏽鋼材料,有不鏽鋼304, 304L, 316, 316L等。閥座和填料采用聚四氟乙烯,密封性好,耐強酸,強堿腐蝕。可用于石油化工腐蝕性介質多的行業。氣動執行器可裝配換向電磁閥,行程開關,空氣過濾減壓閥等附件。主要用于遠程開關控制。

内容聲明

本文中所有文字、數據、圖片均隻适用于參考。需要查看更多的氣動不鏽鋼法蘭球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
