産品品牌: |
始高閥門 |
産品名稱: |
氣動液壓三通球閥 |
産品型号: |
Q614F-320P/Q615F-320P |
閥體材質: |
不鏽鋼304 |
連接方式: |
内螺紋 |
适用壓力: |
32MPa |
公稱通徑: |
DN8~DN50 |
驅動方式: |
氣動 |
适用介質: |
水、液壓油、氣體等 |
适用溫度: |
-20°C ~ +150°C |
執行器形式: |
AT氣動執行器/PT氣動執行器 |
作用方式: |
雙作用(氣開氣關)、單作用(彈簧複位) |
控制方式: |
開關兩位控制、4-20mA模拟量控制 |
氣源壓力: |
雙作用3-8bar;單作用4-8bar |
操作介質: |
空氣 |
連接尺寸: |
ISO5211 |
氣源接口: |
符合NAMUR标準 |
制造标準: |
國标GB/機械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标準定制 |

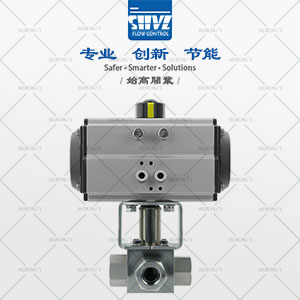

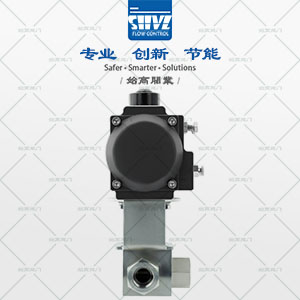

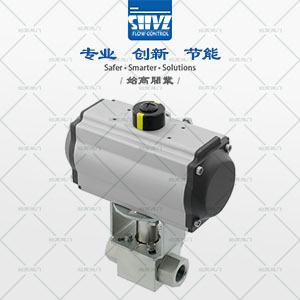

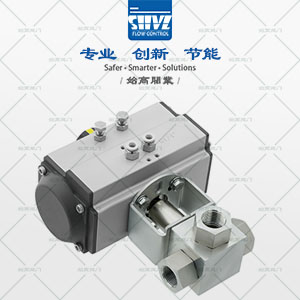

閥門概述Product introduction
氣動液壓三通球閥是采用體式高壓鍛造閥體,小口徑,高壓力的球閥和AT氣動執行器組成。主閥采用不鏽鋼或優質鍛鋼件,表面進行發黑或鍍鉻處理。其外表美觀,操作方便,密封性能可靠。氣動液壓三通球閥适用于液壓系統管路中作接通和切斷用,本閥适用于液壓系統、化工、煉油設備三路管中的流向切換。
氣動液壓三通球閥是以壓縮空氣為動力,閥杆帶動閥芯在閥體内轉動90°可以實現全開—全閉的動作。可采用智能控制與定位,與電氣閥門定位器配套,輸入4-20mADC信号及0.4~0.7MPa氣源即可控制運轉,實現對壓力、流量、溫度、液位等參數的調節。具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、适應性強等優點。氣氣動高壓三通球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中,作遠距離集中控制或就地控制。
閥門細節Details of valves

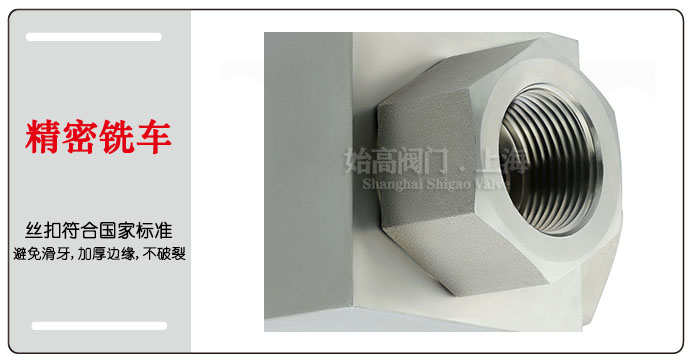

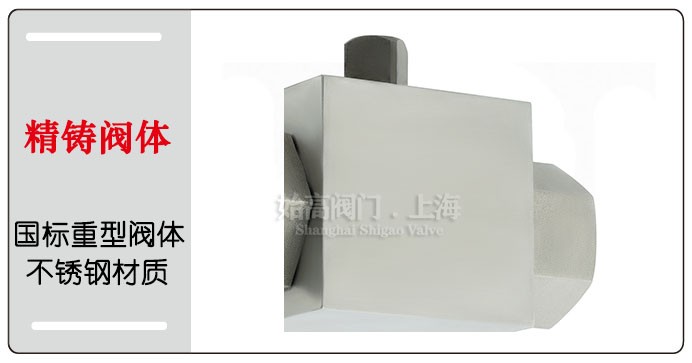

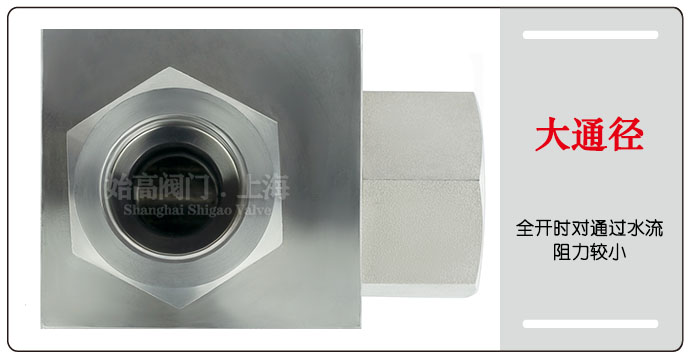

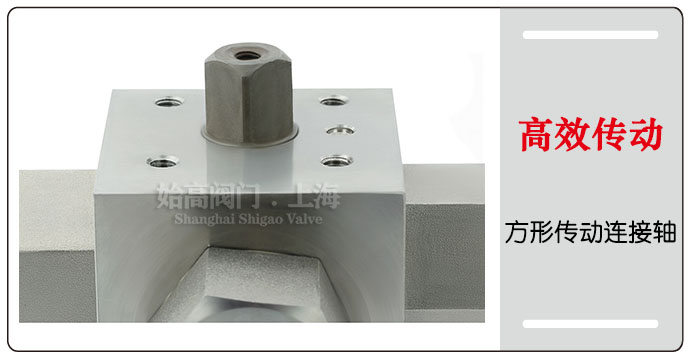

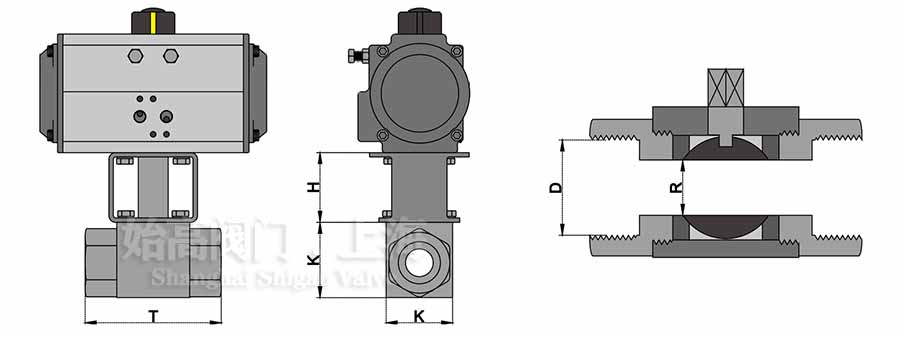

外形尺寸Overall Dimension

DN |
T |
H |
C |
K |
D |
R |
8 |
83 |
43 |
48 |
34 |
G1/4" |
6 |
10 |
83 |
43 |
48 |
34 |
G3/8" |
8 |
15 |
83 |
43 |
48 |
34 |
G1/2" |
10 |
20 |
103 |
53 |
62 |
45 |
G3/4" |
14.5 |
25 |
113 |
64 |
62 |
56 |
G1" |
19.6 |
32 |
125 |
68 |
62 |
60 |
G1-1/4" |
24.5 |
40 |
136 |
70 |
73 |
66 |
G1-1/2" |
30 |
50 |
160 |
88 |
73 |
80 |
G2" |
39.6 |
結語Conclusion
氣動液壓三通球閥由氣動執行機構和三通内螺紋高壓球閥組成。可選用電磁換向閥切斷管内介質。适用于介質為液壓油,空氣,水等介質工況。
