氣動法蘭三偏心蝶閥

内容摘要

D643H氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥,其結構采用三偏心原理設計,閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構,是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥産品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等介質的管道上

詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等産品參數。
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

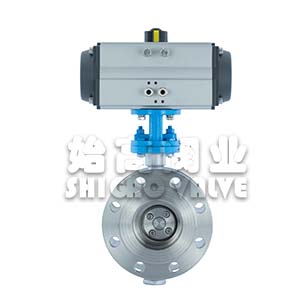

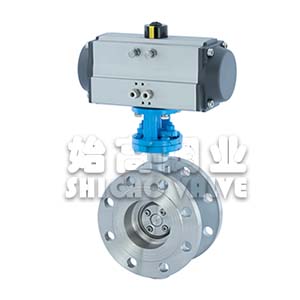

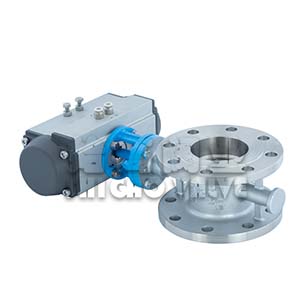

氣動法蘭三偏心蝶閥圖1   氣動法蘭三偏心蝶閥圖2   氣動法蘭三偏心蝶閥圖3   氣動法蘭三偏心蝶閥圖4
氣動法蘭三偏心蝶閥參數表
産品品牌: 始高閥門 産品名稱: 氣動法蘭三偏心蝶閥
産品型号: D643H 閥體材質: 碳鋼、不鏽鋼
連接方式: 法蘭連接 适用壓力: PN10/PN25/PN40/PN64
公稱通徑: DN50~DN1200 驅動方式: 氣動
适用介質: 水、蒸汽等 适用溫度: 0℃-425℃
設計标準: JB/T 8527 法蘭連接: GB/T9113.1-2000
結構長度: GB/T12221-1989 壓力試驗: GB/T13927-2000;JB/T9092-1999
執行器形式: AT氣動執行器/AW氣動執行器/PT氣動執行器 作用方式: 雙作用(氣開氣關)、單作用(彈簧複位)
控制方式: 開關型、智能調節型 氣源壓力: 雙作用3-8bar;單作用4-8bar
操作介質: 空氣 連接尺寸: ISO5211
氣源接口: 符合NAMUR标準 制造标準: 國标GB/機械部JB/化工部HG/美标ANSI/API/日标JIS/德标DIN/其他标準定制
閥門概述Product introduction

D643H氣動法蘭三偏心蝶閥是長壽命、節能型蝶閥,其結構采用三偏心原理設計,閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構,是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥産品。廣泛應用到冶金、石油、化工、供熱、空氣、煤氣、可燃氣體、市政供水以及給排水等介質的管道上,作為介質或調節介質流量使用。

結構特點Features

1、閥門具有雙向密封功能,安裝時不受介質流向的限制,密封面具有補償功能。
2、采用三偏心密封結構,閥座于閥闆接近無磨損,具有越關越緊的密封效果。
3、密封圈具有金屬硬密封和強性密封的雙重特點,無論在低溫或者高溫的情況下,均有優良的密封性能,具有耐腐蝕,使用壽命長等優點。
4、蝶閥闆封面采用錐焊钴基硬質合金,密封面耐腐蝕,壽命長。

主要零部件材質Material of main parts

氣動法蘭三偏心蝶閥結構

序号 名稱 材質C 材質P
1 内六角螺釘 1Cr18Ni9Ti 1Cr18Ni9Ti
2 閥蓋 WCB 1Cr18Ni9Ti
3 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti
4 閥座 不鏽鋼+柔性石墨、PTFE
5 墊片 1Cr18Ni9Ti 1Cr18Ni9Ti
6 蝶闆 WCB ZG1Cr18Ni9Ti
7 圓柱銷 45 1Cr18Ni9Ti
8 下蓋 WCB ZG1Cr18Ni9Ti
9 墊片 不鏽鋼+柔性石墨、PTFE 215/240
10 襯套 PTFE複合軸承 240/262
11 閥體 WCB ZG1Cr18Ni9Ti
12 閥杆 1Cr13 1Cr18Ni9Ti
13 支架 WCB WCB
14 45 45
15 襯套 PTFE複合軸承
16 填料 柔性石墨、PTFE
17 壓蓋 WCB ZG1Cr18Ni9Ti
外形尺寸Overall Dimension

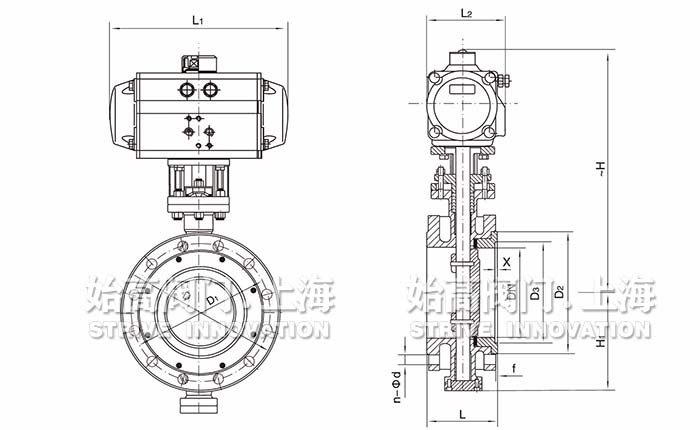

氣動法蘭三偏心蝶閥尺寸

DN L L1 L2 H H1 D D1 D2 f n-d
50 108 159/211 83/95 277/205 65 165 125 99 3 4-18
65 112 211/248 95/107 287/315 75 185 145 118 3 4-18
80 114 248/269 107/123 365/375 85 200 160 132 3 8-18
100 127 269/315 123/141 420/436 130 220 180 156 3 8-18
125 140 315/345 141/152 436/562 175 250 210 184 3 8-18
150 140 345/409 152/172 466/543 190 285 240 211 3 8-22
200 152 409/438 172/187 593/665 215 340 295 266 3 12-22
250 165 438/550 187/215 682/752 265 405 355 319 3 12-26
300 178 550/600 215/240 725/772 305 460 410 370 4 12-26
350 190 600/633 240/262 832/880 340 520 470 429 4 16-26
400 216 633/730 262/330 862/968 360 580 525 480 4 16-30
結語Conclusion

氣動法蘭三偏心蝶閥作為閥門Max新的科技(jì )結晶,其揚許多閥門之長,避許多閥門之短,各種結構長度都能應對,更由于其材料選擇多樣性,在高溫、低溫以及各種酸性腐蝕性介質都能應對自如。特别是在大口徑方面,其零洩漏的優勢,在關斷閥上,正在不斷取代其他笨重且按昂貴的閥門。

内容聲明

本文中所有文字、數據、圖片均隻适用于參考。需要查看更多的氣動法蘭三偏心蝶閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
