膜片式快開排泥閥

産品信息
産品型号：JM744X/JM644X	021-31261651
産品口徑：DN50~DN400	www.valve-sg.com
産品壓力：1.6MPa	961134865@qq.com
産品材質：球墨鑄鐵、鑄鋼、不鏽鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等産品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

排泥閥

産品名稱

膜片式快開排泥閥

隔膜式快開排泥閥

氣動膜片快開排泥閥

産品型号

JM744X

規格口徑

DN80

DN100

DN125

DN150

DN200

DN250

DN300

DN350

DN400

公稱壓力

PN10

PN16

閥體材質

球墨鑄鐵QT450

碳鋼WCB

不鏽鋼CF8

連接方式

法蘭式

連接标準

GB/T17241.6-98

驅動方式

自動

氣動

溫度範圍

＜80℃

适用介質

水

污水

制造标準

國标GB

機械部JB

化工部HG

美标API

美标ANSI

日标JIS

德标DIN

其他标準定制

一、産品概述

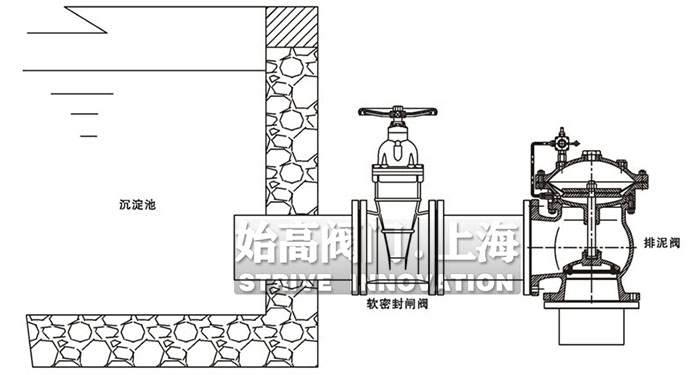

膜片式快開排泥閥是一種由液壓源或氣動源作為執行機構的角型截斷閥。通常成排的安裝在常溫池底外側壁，用以排除池底的泥沙和污物，以及安裝在各類污水池外，用以排除池底泥沙及髒物。

隔膜式快開排泥閥由閥體、閥蓋、膜片作、膜片、膜片壓闆、閥闆、閥杆等零部件和控制系統組成，其通過控制系統使膜片下腔加壓至閥闆處于開度狀态，然後使膜片下腔洩壓，膜片上腔壓力逐漸升高，閥門關閉。本産品主要安裝在給排水、污水、廢水、石油、化工等領域的反應池、沉澱池等用以定期排除池底污泥的場所。

二、工作原理

氣動膜片式快開排泥閥由一個依靠液壓操作的雙室膜片傳動機構和角式截止閥組成，外裝控制系統，液動裝置通過雙室膜片傳動機構控制閥門的啓閉，快速排除污泥。其驅動介質壓力低，無需另設加壓泵或空壓機，可直接采用自來水或本水池上部清水。本産品利用手動換向閥或電磁換向閥可遠距離自動控制和集中控制。

三、産品特點

膜片式結構，閥門反映靈敏、耐污能力強。
閥門采用角式結構形式，符合現場安裝實際。
閥門可分别要那個氣壓進行操作控制。
閥闆采用橡膠全包裹，密封性能好。
控制腔内的膜片為夾布和強化橡膠，經久耐用。
閥瓣與閥座為軟密封，密封性能好，無洩漏。
采用電動二位四通換向閥集中控制，操作方便。

四、外形尺寸表

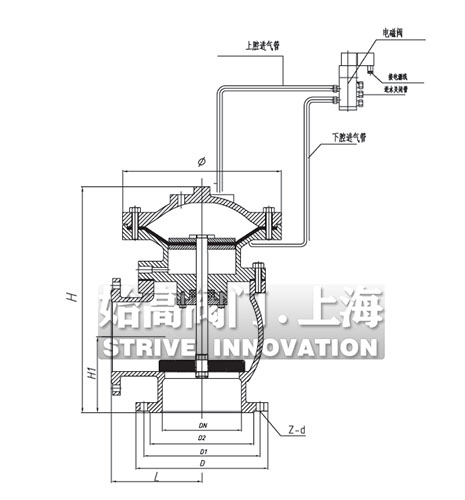

膜片式快開排泥閥外形

型号	Size	DN	L	D1	D2	D3	H	L1	L2
JM744X-0080	3"	80	310	132	160	200	280	210	250
JM744X-0100	4"	100	350	156	180	220	290	220	240
JM744X-0125	5"	125	400	184	210	250	310	230	240
JM744X-0150	6"	150	480	211	240	285	360	250	260
JM744X-0200	8"	200	600	266	295	340	400	280	290
JM744X-0250	10"	250	622	319	350	395	505	280	290
JM744X-0300	12"	300	622	319	350	395	505	280	290
