波紋儲罐阻火器

一、産品概述

波紋儲罐阻火器ZGB-1又名防火器、管道阻火器，是防止外部火焰竄入存有易燃易爆氣體的設備、管道内或阻止火焰在設備、管道間蔓延。阻火器産品由芯件和殼體兩部分組成，芯件是核心，是由兩層超薄的不鏽鋼帶，一條被壓成波N型，另一條鋼帶則将它圍繞圓心緊緊纏繞而成。從而構成無數個端面，是小三角形直通流道，而且在閥門芯件内部有一個十字結構的支架（火災表面壓上Y形架）借以增強芯件的牢靠性，避免芯件被點燃的介質所産生的爆炸壓力沖散。介質從三角形狹道中通過，阻火器也正是通過它來阻止火焰在管道中的蔓延，其原理為"器壁效應"，就是火焰與器壁的碰撞進行能量轉換，降低了溫度。以此原理來設計三角形孔的高度阻止火焰的通過，再加上足夠的流道長度來吸收火焰的熱量，使其在芯件中熄滅，避免了氣體在芯件的另一端被複燃的可能性。

二、詳細參數表

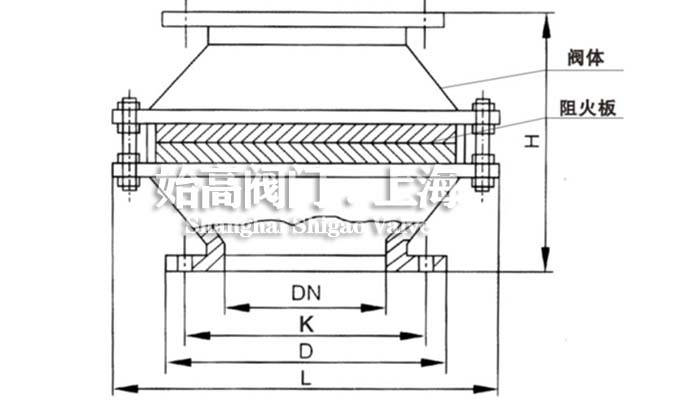

三、尺寸結構

四、尺寸表

五、阻火器選型

阻火器選型時應明确以下因素：
1、阻火器公稱通徑、材質、壓力、法蘭标準。
2、使用位置：确定選擇管端還是管道阻火器。
3、燃燒傳播類型或安裝位置：确定選擇阻爆燃還是阻爆轟阻火器。
4、介質組别：依照zui大試驗安全間隙值(MESG)進行分類(如下表)，确定與該介質組别對應的阻火器。
5、許用壓降：考慮壓降對流體輸運的影響(每個阻火器都有其對應的流量-壓降曲線)，選擇經濟的阻火器系列。

zui大試驗安全間隙：火焰通過阻火元件的細小通道并在通道内降溫。當火焰被分割小到一定程度時，經通道移走的熱量足以将溫度降到可燃物燃點以下，使火焰熄滅。或由器壁效應解釋，當通道窄到一定程度時，自由基與管道壁碰撞占主導地位，自由基大量減少，燃燒反應不能繼續進行。因此，把在一定條件下(0.1Mpa,20℃)剛好能夠使火焰熄滅的通道尺寸定義為"zui大試驗安全間隙"。

六、防爆燃型阻火器和防爆轟型阻火器區别

主要看管道内介質的性質和阻火器與火源間的距離，易燃易爆氣體根據國标《爆炸性環境用防爆電氣設備通用要求》(GB3836.1)可分為I、IA 、IB、IC四種，根據試驗也可以得出各種易燃易爆氣體的燃燒傳播速度，燃燒速度小于音速的為阻爆燃型阻火器，反之為阻爆轟型阻火器。但燃燒速度在管道裏面是随時變化的，這個就要看阻火器與火源之間的距離了。有的氣體在燃燒時可能速度很小，隻有15m/s，這個時候應選用阻爆燃型阻火器，但如果阻火器和火源距離很遠的話，火焰在管道内由于傳熱效應會迅速加速，如果管道足夠長，火焰較終會以2000m/s的速度，爆炸壓力超過20公斤達到爆震條件。火焰的加速率也會通過彎道，T型口，障礙物和管道交叉部分的變化而增加。那這個時候防爆燃型阻火器就起不到阻燃阻爆的效果了，所以防爆燃阻火器的安裝應盡可能靠近火源。有些特殊氣體例如LNG和氫氣燃燒傳播速度很快，超過了音速，就應該選擇防爆轟型阻火器。

對于兩種阻火器的外形來說，區别不是特别明顯，主要的區别在于中道部分和阻火層部分。中道部分根據介質的名稱和流量不同，設置的會有大有小，以能達到火焰淬滅的效果。另外阻火層的間隙和層數是不同的，間隙根據介質的MESG值确定，而層數一般根據物料的爆炸級别來，像普通IA級别的氣體用雙層阻火層就可以了，而有氫氣或者天然氣的管道，就應該用四層、六層甚至多層的阻火層了。

1、儲罐之間氣相連通管道各支管上的阻火器應選用防爆轟型阻火器。
2、可燃氣體放空管道在接入火炬前，若需要設置阻火器時，應選用防爆轟型阻火器。
3、安裝在管端的阻火器應選用阻火通氣帽，阻火通氣帽屬于防爆燃型阻火器。
4、裝卸設施的油氣排放或回收總管與各支線的氣相管道之間應設置防爆轟型阻火器。
5、一般防爆燃型阻火器可用在管道中間和管道端部，而防爆轟型阻火器是安裝在管道中間。
6、儲罐頂部保護性氣體及油氣排放管道的集合管上應選用防爆轟型阻火器。緊急放空管應設置防爆燃型阻火器。
