您當前位置：産品中心 >> 閘閥係列 >> 保溫夾套閘閥
保溫夾套閘閥
産品型号：BZ41
公稱通徑：DN40~500mm
公稱壓力：PN1.0～10.0MPa
主要材質：ZG1Cr189Ti、ZG00Cr18Ni10、ZG1Cr18Ni12MO2Ti、ZG00Cr17Ni14MO2、WCB
設計製造：按GB12234-89
結構長度：按GB12221-89
灋蘭尺寸：按JB/T79-94
檢查咊試驗：按GB13927

    BZ41保溫閘閥主要用于石油、化工、冶金、製藥等各類係統中，該閥們的夾套焊裝于閥們的兩灋蘭之間，閥們的側面、底部設置有夾套的連接口，夾套中可自由地流過蒸汽或其它熱的保溫介質，确保粘稠介質可順暢地流過閥們。



BZ41保溫閘閥主要零件材料

零件名稱 ZG1Cr18Ni19Ti係列 ZG00Cr18Ni10係列 ZG1Cr18Ni12MO2Ti係列 ZG00Cr17Ni14MO2係列 WCB係列
閥體/閥蓋 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
閘闆 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 1Cr13
閥杆 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
填料 PTFE編織 PTFE編織 PTFE編織 PTFE編織 石墨
墊片 304+-PTFE 304L+PTFE 316+PTFE 316+PTFE 石墨+304
壓蓋 ZG1Cr189Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO2Ti ZG00Cr17Ni14MO2 WCB
填料壓環 1Cr189Ti 00Cr18Ni10 1Cr18Ni12MO2Ti 00Cr17Ni14MO2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr189Ti 1Cr189Ti 1Cr189Ti 1Cr189Ti 45

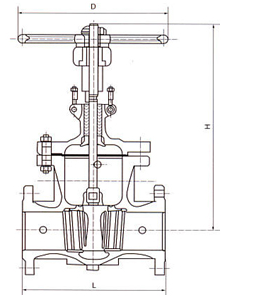

BZ41保溫閘閥　1.6MPa主要連接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 310 358 373 435 500 614 674 818 969 1145
D mm 200 240 240 280 300 320 360 400 450 560


2.5MPa主要連接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 265 280 300 325 350 400 450 500
H mm 358 373 435 500 614 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640


6.4MPa主要連接尺寸及重量

尺寸 DN 40 50 65 80 100 125 150 200 250 300
L mm 200 250 280 310 350 400 450 550 650 750
H mm 358 373 435 500 514 674 818 969 1145 1145
D mm 240 240 280 300 320 360 400 450 560 640
