更新時間:2022-07-04 12:42:01

WQ911F-10T - 黃銅微型電動球閥

質量穩定:全程質量監控,細緻入微,各方位檢測,保證産品質量!

交貨快捷:先進生産流水線,備貨充足,常規産品全部倉庫現貨供應!

專業定制:高級工程師專業選型報價,各種材質非标産品皆可洽談定做!

詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。
客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等産品參數。
具體商定:是否含稅、交貨期、保質期、付款方式等事宜。
其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。
黃銅微型電動球閥參數表
産品品牌: 始高閥門 産品名稱: 黃銅微型電動球閥
産品型号: WQ911F 閥體材質: 黃銅
連接方式: 内螺紋 公稱通徑: DN10/DN15/DN20/DN25/DN32/DN40/DN50
驅動方式: 電動 适用介質: 水、空氣等
适用壓力: 1.0MPa 線長: 0.5m、1.5m
密封件材料: FKM、PTFE 防護等級: IP67
額定電壓: DC5V、DC12V、DC24V、AC/DC9-24V(可選) 靜态電流: ≤500mA
開關時間: ≤5S 使用壽命: ≤70000次
執行器材料: 工程塑料 執行器扭矩: 2N.m
環境溫度: -15℃~50℃ 液體溫度: 2℃~90℃
可選附件: 手動功能、開關指示窗 接線方式: CR201 CR202 CR301 CR303 CR501 CR502 CR702 CR703
閥門概述Product introduction

黃銅微型電動球閥是一款小型電動閥門,由黃銅球閥和微型電動執行器組成,一體化設計減少了外形體積,為在小型設備上的使用提供方便。主要用于:工業自控等小型設備,工業自控設備、儀表産品,智能化節水控制器具、節水系統執行終端,環保、小排量、給排水、水處理工程等。

結構特點Features

1、黃銅微型電動球閥執行器外殼采用合金材料,外觀小巧精緻、美觀耐用;傳動機構采用全金屬齒輪,精密度高,力矩大。多種控制方式,既可以接受遠程閥門控制信号,又可以反饋到位信号給智能檢測單元。
2、外形美觀,體積小巧,性能可靠,輸出扭矩大,使用壽命長。
3、電氣限位和機械限位一體化設計,定位準确,一緻性很高,杜絕執行器連轉的可能。
4、執行器和閥門可以多角度裝配,方便于對于空間的分配需求。
5、球閥采用浮動密封結構,無滴漏,适用于重污垢及長期無動作的場合。
6、替換電磁閥不能正常工作的環境。

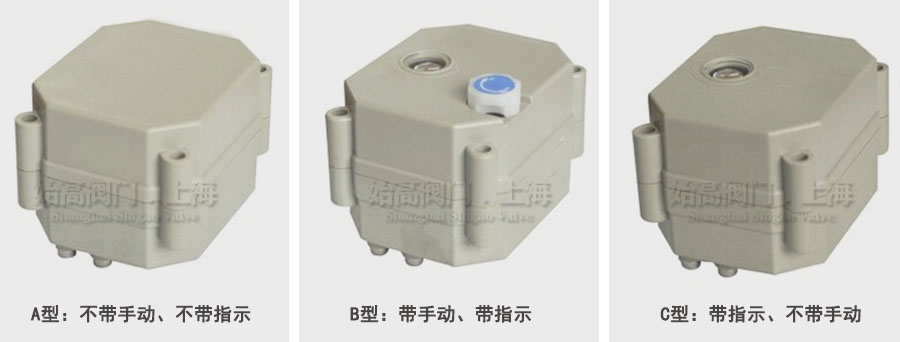

可選附件Machine Accessories

黃銅微型電動球閥執行器

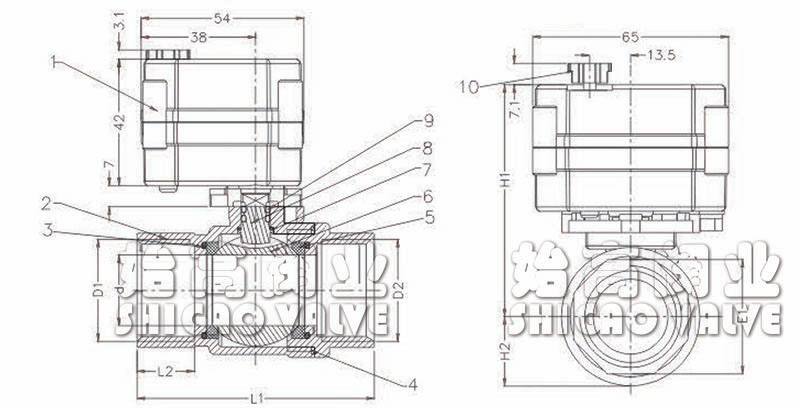

外形尺寸Overall Dimension

黃銅微型電動球閥外形尺寸

DN NPS d L1 L2 E1 H1 H2
8 1/4" 8 49 12 20.5 68.5 12
10 3/8" 10 49 12 20.5 68.5 12
15 1/2" 15 56 13 25 71 16
20 3/4" 20 66 15 31 74 19
25 1" 25 71 15 38 76 22
控制方式Wiring diagram

黃銅微型電動球閥接線圖→:/Knowledge_intro/107.htm

結語Conclusion

黃銅微型電動球閥廣泛應用于中央空調系統(風機盤管)、太陽能(工程及民用熱水器)、節水器具(高校卡式節水系統)、IC卡水表、熱計量表、空調自動加濕。應用于暖通空調、地暖、環保工程、給排水、水處理、預付費冷熱水表、水處理系統、自動排水設備、高效節水器具、清洗設備(洗衣機、馬桶)、醫療設備、消防設備、自動灌溉、定時加濕。應用于空氣壓縮機定時排水設備、太陽能供水設備、工工業自控小型設備、飲用水設備、環保等領域,微型電動球閥替換電磁閥不能穩定工作的場合。

内容聲明

本文中所有文字、數據、圖片均隻适用于參考。需要查看更多的黃銅微型電動球閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。
